平板導熱系數儀湘潭湘科DRL-III系列導熱系數測試儀（熱流法）
一、概述
本儀器主要測試薄的熱導體、固體電絕緣材料、導熱樹脂、薄的熱導體、固體電絕緣材料、導熱樹脂、硅膠、硅脂、塑料、橡膠、涂料、鋁基板、高分子材料、陶瓷、氧化鈹瓷、氧化鋁瓷等細小材料的熱阻以及固體界面處的接觸熱阻和材料的導熱系數。檢測材料為固態片狀，加圍框可檢測粉狀態材料及膏狀材料。
儀器參考標準：MIL-I-49456A（絕緣片材、導熱樹脂、熱導玻纖增強）；GB 5598-2015（氧化鈹瓷導熱系數測定方法 棒軸法）；ASTM D5470-12（薄的熱導性固體電絕緣材料傳熱性能的測試標準）、GB/T38712-2020（超薄玻璃導熱系數實驗方法 熱流法）、GB /T29313-2012電氣絕緣材料熱傳導性能試驗方法等。

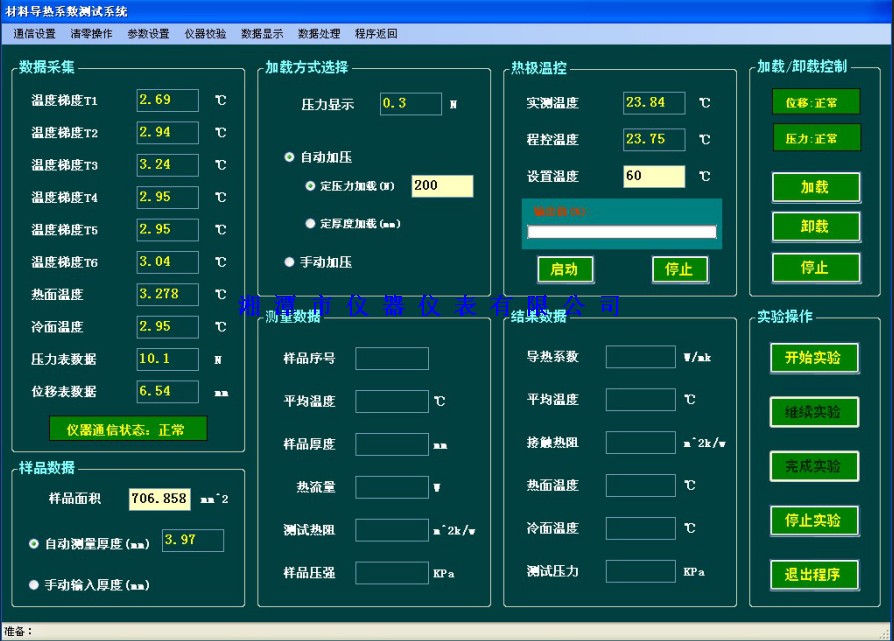

儀器特點：自動加壓，自動測厚，實驗全自動控制。6點溫度梯度檢測，提高測試精度?？蓹z測不同壓力下熱阻曲線，采用優化的數學模型，測量材料導熱系數和熱阻以及界面處接觸熱阻等。
廣泛應用在大中院校，科研單位，質檢部門和生產廠的材料分析檢測。
二、 主要參數
|
主要參數 |
DRL-3(標準型) |
DRL-3(增強型) |
DRL-3A |
DRL-3B |
|
1、試樣大小 |
≤Φ30mm |
≤Φ30mm |
≤Φ30mm |
Φ50mm |
|
2、試樣厚度 |
0.02-20mm |
0.02-20mm |
0.02-20mm |
0.3-5mm |
|
3、熱極溫度 |
室溫-99.99℃ |
室溫-200℃ |
室溫-200℃ |
室溫-500℃ |
|
4、冷極溫度 |
0-99.0℃ |
0-99.0℃ |
強制風冷 |
5-60℃ |
|
5、導熱系數 |
0.1～45 W/m*k |
0.05～45 W/m*k |
0.05～45 W/m*k |
0.003～1 W/m*k |
|
6、熱阻(m2*K/W) |
0.000005～0.05 |
0.000005～0.05 |
0.000005～0.05 |
0.0003～1.5 |
|
7、測試精度 |
≤3％ |
≤3％ |
≤3％ |
≤4％ |
|
7、壓力測量 |
0～1000N |
0～1000N |
0～1000N |
0～1000N |
|
8、位移測量 |
0～40mm |
0～40mm |
0～40mm |
0～40mm |
|
9、壓力控制 |
電動 |
電動 |
電動 |
電動 |
|
10、實驗方式 |
a、試樣不同壓力下熱阻測試。b、材料導熱系數測試。c、接觸熱阻測試。d、鋁基板（復合板材）熱阻測試。e、老化可靠性測試。 |
不同壓力下熱阻和導熱系數測試。 |
||
|
11、電源 |
電壓：220V，功率小于1KW。 |
|||
儀器選型：DRL-3(增強型)是在DRL-3(標準型)基礎上提高熱極溫度，主要用于對測試溫度要求稍高和導熱系數稍低的材料測試；DRL-3A主要用于對測試溫度要求稍高的材料測試；DRL-3B主要用于絕熱保溫材料的測量。
DRL-III型導熱系數測試儀部分典型用戶：
EUROPEAN THERMODYNAMICS LTD（英國）
3M中國有限公司
比亞迪股份有限公司
中國第一汽車股份有限公司
惠州雷士光電科技有限公司
中國電子科技集團公司十四研究所
中科院蘇州納米所
北京理工大學
天津大學
北京工業大學
